Q41H金屬硬密封球閥特點：
1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開關位置避免誤操作。手柄上有明顯地開和關標識。
2、閥桿采用A182F（1Cr13）整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。
3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。
4、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。
6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所
Q41H金屬硬密封球閥技術參數：
型號 |
公稱壓力 |
試驗壓力 |
工作溫度(℃) |
適用介質 |
||
強度(水)Mpa |
密封(水)空氣(Mpa) |
低壓密封(空氣)Mpa |
||||
Q41F-16P(R) |
1.6 |
2.4 |
1.8 |
0.6 |
≤150 |
硝酸類 |
Q41F-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤150 |
硝酸類 |
Q41F-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤150 |
硝酸類 |

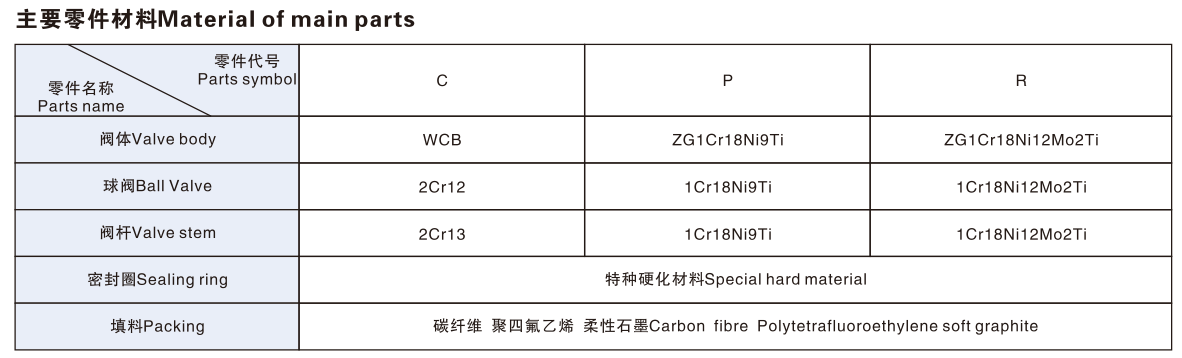

零件名稱 |
材料 |
|
Q41F-16P-25P-40R |
||
閥體 |
鉻鎳鈦鋼 |
閥體 球體 閥桿 |
球體 |
||
閥桿 |
||
密封圈 |
聚四乙烯 |
|
扳手 |
鑄鋼 |
|
二、Q41H金屬硬密封球閥主要外形尺寸
型號 |
公稱通徑 DN |
尺寸 |
|||||||
L |
D |
D1 |
D2 |
H |
b-f |
Z-Φd |
Do |
||
Q41F-16P(R) |
15 |
130 |
95 |
65 |
45 |
60 |
14-2 |
4-14 |
108 |
20 |
140 |
105 |
75 |
55 |
64 |
14-2 |
4-14 |
120 |
|
25 |
150 |
115 |
85 |
65 |
90 |
16-2 |
4-14 |
165 |
|
32 |
165 |
135 |
100 |
78 |
105 |
16-2 |
4-18 |
180 |
|
40 |
180 |
145 |
110 |
85 |
150 |
16-3 |
4-18 |
240 |
|
50 |
200 |
160 |
125 |
100 |
190 |
16-3 |
4-18 |
240 |
|
65 |
220 |
180 |
145 |
120 |
195 |
18-3 |
4-18 |
320 |
|
80 |
250 |
195 |
160 |
135 |
215 |
20-3 |
8-18 |
350 |
|
100 |
280 |
215 |
180 |
155 |
250 |
20-3 |
8-18 |
400 |
|
125 |
320 |
245 |
210 |
185 |
280 |
22-3 |
8-18 |
500 |
|
150 |
360 |
280 |
240 |
210 |
320 |
24-3 |
8-23 |
600 |
|
200 |
400 |
335 |
295 |
265 |
370 |
26-3 |
12-23 |
800 |
|
Q41F-25P(R) |
40 |
180 |
145 |
110 |
85 |
160 |
16-3 |
4-18 |
240 |
50 |
200 |
160 |
125 |
100 |
205 |
20-3 |
4-18 |
270 |
|
65 |
220 |
180 |
145 |
120 |
215 |
22-3 |
8-18 |
350 |
|
80 |
250 |
195 |
160 |
135 |
230 |
22-3 |
8-18 |
400 |
|
100 |
280 |
230 |
190 |
160 |
270 |
24-3 |
8-23 |
500 |
|
125 |
320 |
270 |
220 |
188 |
300 |
28-3 |
8-25 |
600 |
|
150 |
360 |
300 |
250 |
218 |
340 |
30-3 |
8-25 |
900 |
|
200 |
400 |
360 |
310 |
278 |
400 |
34-3 |
12-25 |
1100 |
|
Q41F-40P(R) |
15 |
130 |
95 |
65 |
45 |
60 |
16-2 |
4-14 |
40 |
20 |
140 |
105 |
75 |
55 |
65 |
16-2 |
4-14 |
51 |
|
25 |
150 |
115 |
85 |
65 |
90 |
18-2 |
4-14 |
58 |
|
32 |
180 |
135 |
100 |
78 |
105 |
18-3 |
4-18 |
66 |
|
40 |
200 |
145 |
110 |
85 |
170 |
18-3 |
4-18 |
76 |
|
50 |
220 |
160 |
125 |
100 |
230 |
20-3 |
4-18 |
88 |
|
65 |
250 |
180 |
145 |
120 |
250 |
22-3 |
8-18 |
110 |
|
80 |
280 |
195 |
160 |
135 |
250 |
22-3 |
8-18 |
121 |
|
100 |
320 |
230 |
190 |
160 |
295 |
24-3 |
8-23 |
150 |
|
125 |
400 |
270 |
220 |
188 |
330 |
28-3 |
8-25 |
176 |
|
150 |
400 |
300 |
250 |
218 |
375 |
30-3 |
8-25 |
204 |
|
200 |
550 |
375 |
320 |
282 |
440 |
38-3 |
12-30 |
260 |
|
